用于避让产品干涉的真空拧紧技术
SEV固定式真空拧紧系统，在难以接近的位置上利用真空技术可靠地完成拧紧工艺过程。封闭式结构设计和耐磨表面即便在无油的干运转作业中，也能确保超长的使用寿命并延长维护间隔。SEV可选配气动马达和EC 电机。
固定式拧紧系统

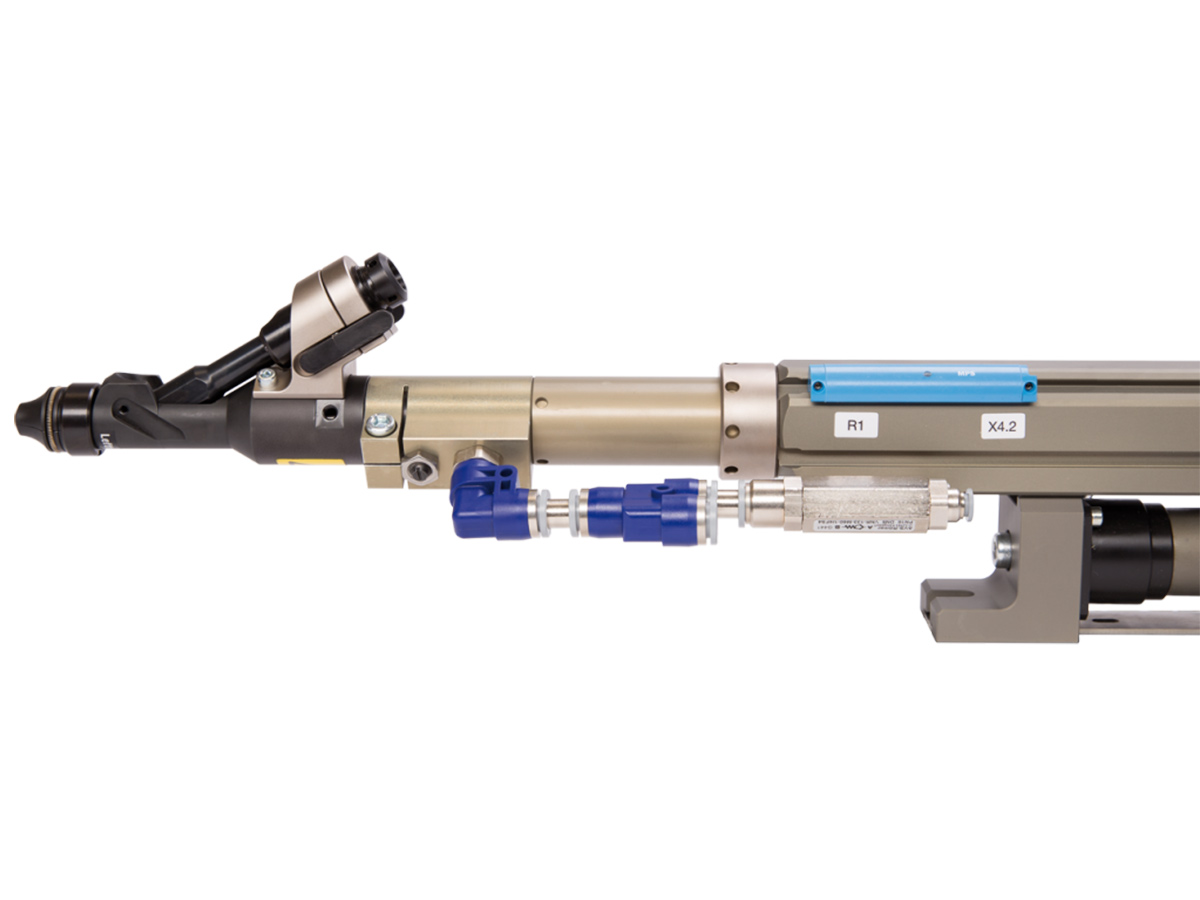

固定式拧紧系统SEV
3D 预览
2D 预览
配备螺丝和销钉自动进料系统
用于障碍干扰边缘高于 150 mm
拧紧轴采用真空技术，即使在凹陷和难以接近的拧紧位置
摇摆斜臂原理：在拧紧过程中自动输送紧固件
客户自行提供驱动装置 Power Dive
SEV固定式自动拧紧系统，开放式驱动设计可集成客户方提供的驱动器。因此，SEV可方便地集成至客户带驱动器和控制器的现有装配线上，以后可随时改装至全WEBER 部件。
特点
交货时用于固定螺丝的真空吸头
摇摆斜臂以便缩短拧紧节拍
真空模组
特点
- 拧紧轴采用真空技术，即使在凹陷和难以接近的拧紧位置也能保证可靠的拧紧工艺过程
- 自动输料系统
- 模块化结构，便于功能扩展
- 气动或电动驱动
SEV固定式拧紧系统技术参数
| 系列 | 03 | 10 | 30 | 60 | 120 |
|---|---|---|---|---|---|
| 扭矩范围 [Nm] | 0,3 – 3 | 1 – 10 | 3 – 30 | 6 – 60 | 12 – 120 |
| 最大转速 [rpm] | 2.500 | 2.500 | 1.500 | 1.500 | 300 |
| 螺栓头直径 [mm] | 6,5 – 11 | 6,5 – 13 | 9- 24 | 9 – 24 | 9 – 24 |
| 重量* [kg] | 最少 5 | 最少 7 | 最少 9 | 最少 11 | 约 16 |
| 旋具头行程 (内部) [mm] | 70 | 90 | 120 | 190 | 90 | 120 | 160 | 240 | 120 | 160 | 200 | 120 | 160 | 200 | 160 | 200 |
| 旋具头轴向力 (1 | 3 | 6 bar) [N] | 30 | 90 | 180 | 45 | 135 | 270 | 70 | 210 | 420 | 70 | 210 | 420 | 160 | 480 | 960 70 | 210 | 420** |
| 取决于头部直径的最大超 程 [mm] | 11 -18 | 7,4 – 38 | 24,4 – 68 | 89 – 126 | 4,5 – 33,3 | 2,3 – 63,3 | 42,3 – 103,3 | 89 – 126,4 | 2,5 – 42,2 | 42,5 – 82,2 | 42,3 – 84 | 2,5 – 42,2 | 42,5 – 82,2 | 42,3 – 84 | 2,5 – 42,2 | 42,5 – 82,2 | 42,3 – 84 |
| 工具支架 | 3/16″ | 1/4″ | 5/16″ | 7/16″ | 7/16″ |
| – | |||||
| * 采用直接驱动装置和标准旋入组件 | |||||
| **LAF 低轴向力设计 | 如有技术性变更，恕不另行通知。 |
