适用于轻型机器人的固定式拧紧轴

固定式拧紧轴 SER-L / SEV-L

适用于轻型机器人应用

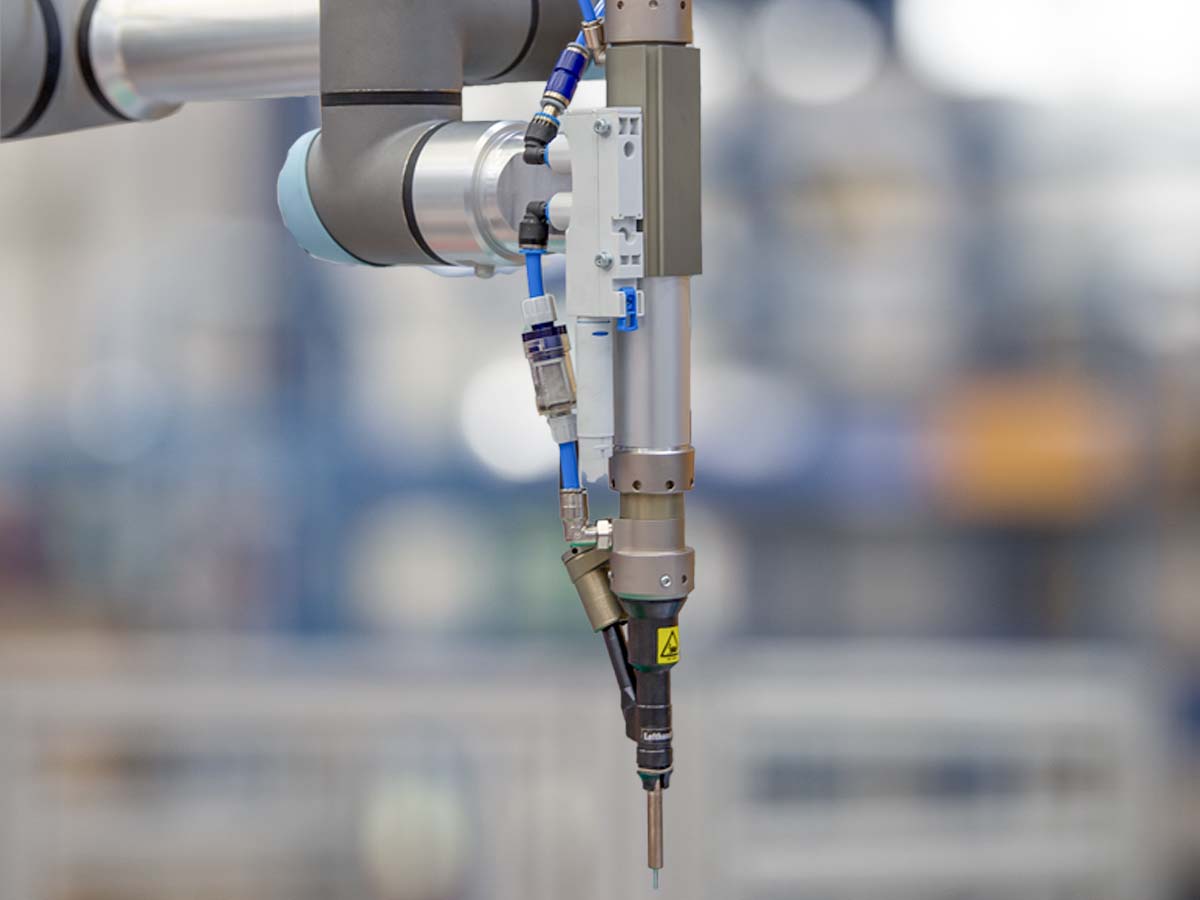

固定式拧紧轴与轻型机器人配合使用。 此外,SEV-L 还具有真空功能,可以到达难以触及的螺丝拧紧位置。 这两种系统都具有自动送料和电力驱动功能。

Fixtured Screwdriver SEV L WEBER
3D 预览 2D 预览
促进人类与机器人合作共存
适用于轻型机器人应用
适用于常规螺钉
摇摆斜臂原理:在拧紧过程中自动输送紧固件

设计紧凑,适合机器人使用

Fixtured screwdriver SER-L / SEV-L WEBER

由于 WEBER HRC 固定式拧紧轴重量轻,因此可以使用协作机器人。 全自动螺丝拧紧系统 SEV-L 和 SER-L 配有进料器,可实现全自动螺丝拧紧应用。

特点

摇摆斜臂以便缩短拧紧节拍
机器人适应
用于低洼螺杆位置的真空技术 (SEV-L)

特点

  • 适用于轻型机器人应用
  • 适用于常规螺钉
  • 带真空技术选项,用于嵌入式螺丝拧紧位置 (SEV-L)
  • 摇摆斜臂原理:在拧紧过程中自动输送紧固件
  • 适用于自动输料
Fixtured screwdriver SER-L / SEV-L WEBER

固定式拧紧轴 SEV-L / SER-L 技术参数

系列 SEV-L SER-L
扭矩范围 [Nm] 1-10 1-10
最大转速 [rpm] 2.500 2.500
螺栓头直径 [mm] 6 – 16 6 – 16
重量* [kg] 约 3,7 约 3,6
内置批头行程 (内部) [mm] 90 | 130 90 | 130
内置批头轴向力 (1 | 3 | 6 bar) [N] 20 | 60 | 120 20 | 60 | 120
取决于头部直径的最大外部批头行程 [mm] 32 – 73,5 32 – 73,5
工具支架 1/4″ 1/4″
可实现符合 ISO TS 15066 第 4 级的人机协作
*采用直接驱动装置、标准旋入组件和电缆包 如有技术性变更,请咨询相应销售人员。
